ESD-golv för industri och känsliga miljöer

Statisk elektricitet är osynlig men kan orsaka stora problem i miljöer där elektronik, människor och processer ställer höga krav på säkerhet och kontroll.

En elektrostatisk urladdning (ESD) kan skada känsliga komponenter, störa produktion och påverka mätutrustning. Därför är rätt ESD-golv viktigt i exempelvis elektronikindustri, laboratorier, renrum, operationssalar, serverhallar och tekniska utrymmen.

Gerflor erbjuder ESD-golv för både industri och vård, med lösningar för ledande och statiskt avledande miljöer. ESD-sortimentet finns både som rullvara och plattor för att möta olika installations- och verksamhetskrav.

Expertis

Vad är ESD?

ESD står för Electrostatic Discharge, eller elektrostatisk urladdning. Det innebär att statisk elektricitet överförs mellan olika ytor eller personer.

De flesta har någon gång upplevt fenomenet som en liten stöt vid beröring av exempelvis ett dörrhandtag, en bil eller ett annat metallföremål. I vanliga miljöer är detta oftast ofarligt. I tekniska och känsliga miljöer kan samma typ av urladdning däremot skada elektronik, påverka mätutrustning eller skapa risker i verksamheter med höga säkerhetskrav.

Ett ESD-golv är en del av ett system som kontrollerar och avleder statisk elektricitet på ett säkert och kontrollerat sätt. Golvet bidrar till att elektrisk laddning leds bort på ett dokumenterbart och förutsägbart sätt för att minska risken för skador på utrustning, produkter och processer.

För att klassificeras som ett ESD-golv måste produkten uppfylla kraven i standarden IEC 61340-5-1. Samtliga ESD-golv från Gerflor uppfyller dessa krav och kan efter installation verifieras genom prestandamätning enligt de testmetoder som anges i standarden.

Utforska våra ESD-lösningar

Antistatiskt golv och ESD-golv är inte samma sak - Begreppen används ofta synonymt, men beskriver två olika funktioner.

Antistatiskt golv

Ett antistatiskt golv minskar uppbyggnaden av statisk elektricitet vid normal användning.

Standarden EN 1815 beskriver hur kroppsspänning mäts när en person går på ett golv med standardiserad skobeklädnad.

De flesta moderna golvmaterial uppfyller idag antistatiska krav.

Antistatiskt golv:

Begränsar uppbyggnad av statisk elektricitet
Är lämpligt för normala miljöer
Kräver normalt ingen jordning

ESD-golv

Ett ESD-golv är utvecklat för att kontrollera och avleda statisk elektricitet i miljöer där detta är ett tekniskt eller säkerhetsmässigt krav.

Beroende på applikation kan golvet vara ledande eller statiskt avledande (Static Dissipative).

ESD-golv:

Kontrollerar och avleder statisk elektricitet
Är lämpligt för tekniskt känsliga miljöer
Ingår i ett jordat ESD-system

Vanliga användningsområden

Renrum och kontrollerad produktion

Operationssalar och medicinska utrymmen

Laboratorier och forskning

Serverrum och datacenter

Teknisk industri med känslig utrustning

ATEX-klassade miljöer

Elektronikproduktion och elektronikreparation

Elektronik- produktion och reparation

Ledande eller statiskt avledande golv?

Valet av ESD-golv baseras i första hand på resistans, det vill säga materialets elektriska motstånd.

Resistans mäts i ohm (Ω).

Lägre resistans = snabbare avledning
Högre resistans = långsammare avledning

Statiskt avledande golv (Static Dissipative)

Statiskt avledande golv används där statisk elektricitet behöver kontrolleras och avledas på ett säkert sätt.

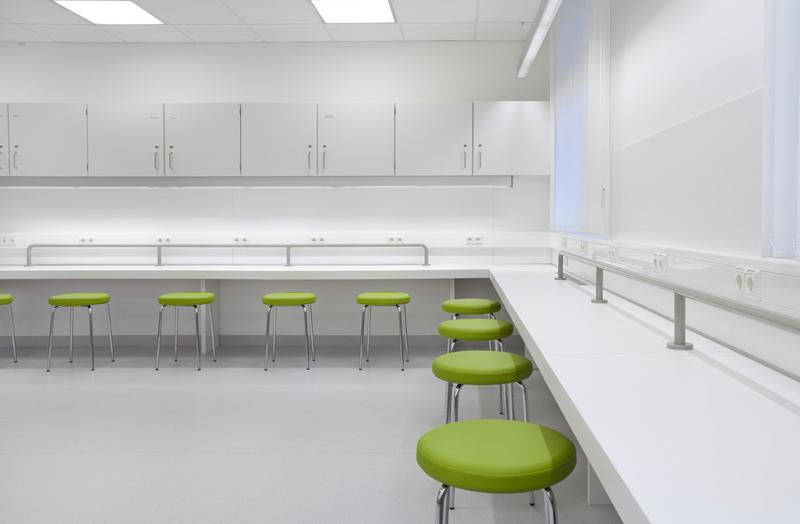

Mipolam EL7 är ett homogent vinylgolv med permanent statiskt avledande prestanda för laboratorier, läkemedelsproduktion, tekniska utrymmen och kontrollerade industrimiljöer.

Fördelar inkluderar permanent ESD-prestanda, hög slitstyrka, enkel rengöring och den underhållsvänliga Evercare™-ytbehandlingen.

Utforska Mipolam EL7

Ledande golv

Ledande golv används i miljöer där känslig elektronik eller medicinteknisk utrustning ställer höga krav på elektrostatisk kontroll.

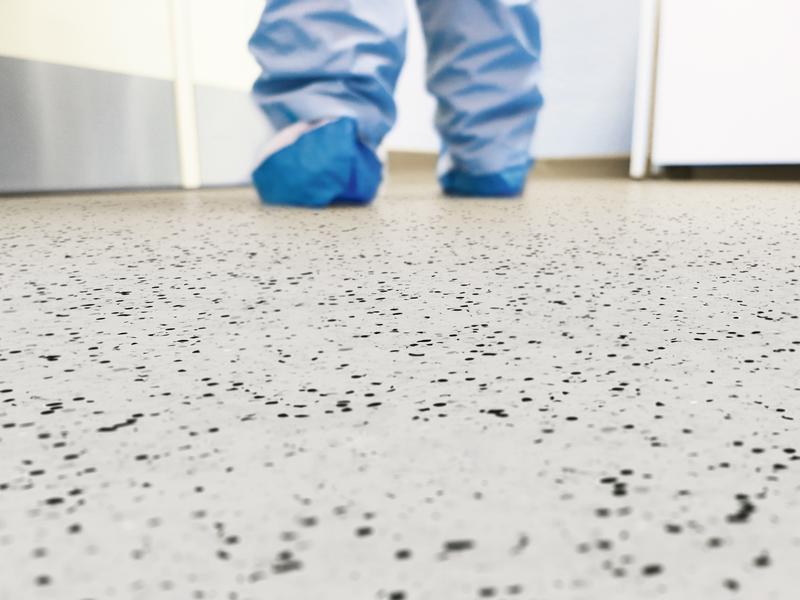

Mipolam EL5 är ett ledande homogent vinylgolv för elektronikproduktion, renrum, operationssalar, datacenter och andra tekniskt krävande miljöer.

Fördelar inkluderar permanent ledande egenskaper, dokumenterad prestanda enligt EN 1081, hög kemikaliebeständighet, lång livslängd och låga underhållskostnader.

Utforska Mipolam EL5

Så specificeras rätt ESD-golv - Fem frågor att besvara i projekteringen

1. Vad ska rummet användas till?

Användningsområdet avgör känslighetsnivån.

2. Vilken utrustning installeras?

Maskin- och utrustningsleverantörer specificerar ofta krav på resistans och avledning.

3. Vilka resistansvärden krävs?

Övre och nedre gränsvärden bör definieras redan i projekteringsskedet.

4. Vilka standarder gäller?

Vanliga referensstandarder är:

IEC 61340-serien
EN 1081
EN 1815
SS 4364000
IEC 60364-7-710 (medicinska utrymmen)

5. Hur ska installation och verifiering utföras?

Krav på mätning, dokumentation och verifiering bör ingå i projektets tekniska beskrivning.

Kontakta oss för att diskutera rätt lösning för ditt projekt?

Vill du veta mer om våra ESD-lösningar?

Utforska broschyren

Utforska

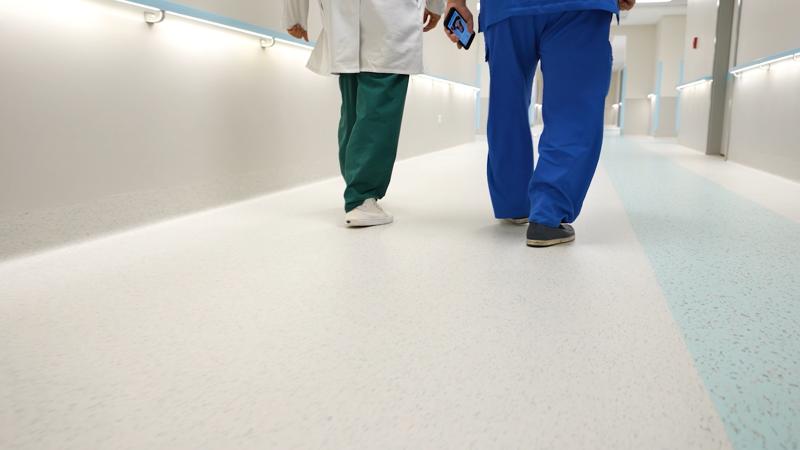

Medicinska miljöer kräver särskild hänsyn

I vårdmiljöer gäller särskilda krav när elektrostatisk urladdning kan innebära risk för patienter eller utrustning.

Projektering utgår normalt från SS 4364000, IEC 60364-7-710, Elsäkerhetsverkets föreskrifter samt vårdgivarens egna riktlinjer.

Resistanskrav varierar mellan olika verksamheter och bör fastställas i samråd med elkonsult, medicinteknisk specialist, byggherre, golvleverantör och certifierad elinstallatör.

Installation och kontroll

För att ett ESD-golv ska fungera som avsett är korrekt installation avgörande. Golvbeläggning, limsystem, eventuella kopparband, jordningspunkter och underlag ska fungera som ett sammanhängande system.

Efter installation bör resistansen mätas av kvalificerad fackpersonal enligt projektets krav och gällande standarder. Enligt IEC 61340-4-1 kan mätning av installerade golv användas för att verifiera både installationen och systemets funktion över tid.

Samtliga ESD-golv från Gerflor uppfyller kraven i IEC 61340-5-1 och kan verifieras genom prestandamätning enligt standardens testmetoder. Golven kan även testas enligt EN 1081 för elektrisk avledning och ledningsförmåga.

Mätprotokoll och dokumentation bör sparas som en del av byggnadens drift- och underhållsdokumentation.

Läs våra läggningsanvisningar

Conductive Welding rod 4mm - ESD - CR40 EC

Underhåll av ESD-golv

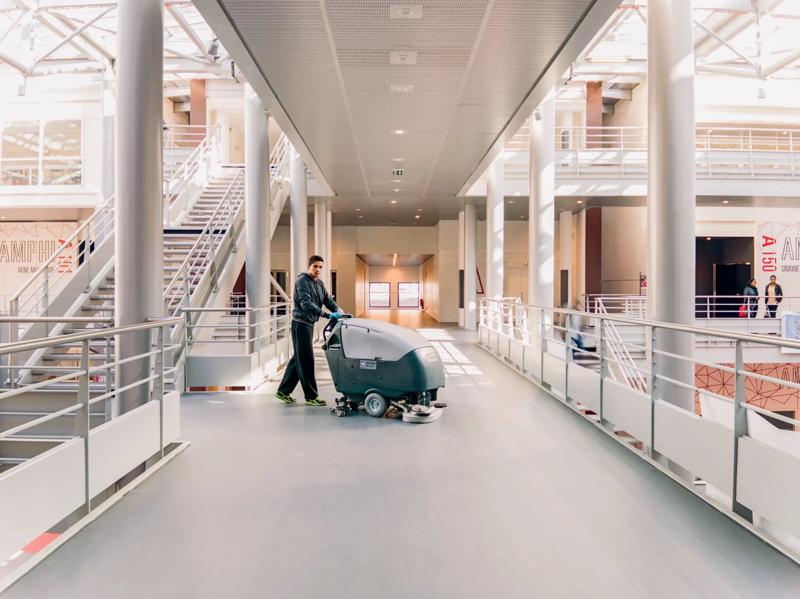

Rätt rengöring är avgörande för att bibehålla golvets elektriska egenskaper över tid.

Polish, vax eller andra ytbehandlingar kan påverka resistansen och försämra funktionen.

Därför ska alltid tillverkarens underhållsanvisningar följas.

Gerflors ESD-golv är utrustade med Evercare™-ytbehandling som förenklar rengöring, minimerar behovet av kemikalier och vax samt bidrar till lägre livscykelkostnader.

Läs våra skötselråd

Gerflor hjälper dig att välja rätt ESD-golv

Valet av ESD-golv handlar om att säkerställa rätt funktion, säkerhet och långsiktig prestanda.

Gerflors sortiment omfattar lösningar för elektronikindustri, laboratorier, renrum, sjukvård, operationssalar, datacenter, ATEX-klassade miljöer, avancerad tillverkningsindustri och andra tekniska miljöer.

Våra specialister hjälper arkitekter, konsulter, entreprenörer och fastighetsägare att välja rätt golvlösning utifrån projektets krav och gällande standarder.
